經研究、實驗、開發(fā)一種干拌復合輕集料。主要用以配制輕集料混凝土、保溫砂漿和耐火混凝土等，還可用作保溫松散填充料。

輕集料簡介

工業(yè)廢料輕集料的生產，有的與天然輕集料相似(如自燃煤矸石、煤渣和碎磚等);有的與人造輕集料一樣,需經制粒和焙燒(如粉煤灰陶粒、煤矸石陶粒等)，但其能耗較人造輕集料低。

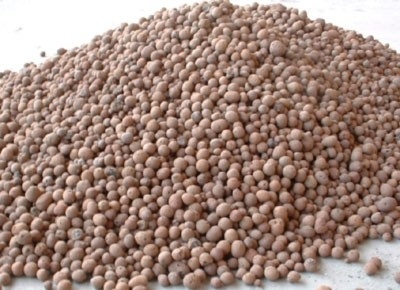

輕集料按其形成條件分為天然輕集料和人造輕集料;按其材料性質分為無機輕集料和有機輕集料(如聚苯乙烯膨珠、碳珠等)。有機輕集料因價格較貴，應用較少。無機輕集料按其原材料來源分為:①天然輕集料。如浮石、火山渣和多孔凝灰?guī)r等。②人造輕集料。如粘土陶粒、頁巖陶粒、膨脹珍珠巖、膨脹蛭石、沸石輕集料等。③工業(yè)廢料輕集料。如粉煤灰陶粒、膨脹礦渣珠、煤矸石陶粒、自燃煤矸石、多孔燒結料、煤渣和碎磚等。

輕集料分類

用輕粗集料、輕集料(或普通砂)和水泥配置成的混凝土，其干表觀密度不大于1900kg/ m3者，稱為輕集料混凝土(Light-weight aggregate concrete)。

北京等城市以限制使用黏土陶粒、頁巖陶粒，實際上已無陶粒供應。經研究、實驗、開發(fā)一種干拌復合輕集料混凝土墊層(簡稱"復合輕集料墊層")代替陶粒混凝土，此干拌料現場加水攪拌即可施工。

中國的天然輕集料資源豐富，特別是東北、華北地區(qū)及海南島等地蘊藏量很大。天然輕集料開采方便、生產能耗小、價格低廉。開采后有的不經加工，有的經破碎、篩分后即可使用。人造輕集料生產工藝較復雜，需經原材料加工和焙燒等多道工序,質量較好,但能耗較大。

產品介紹

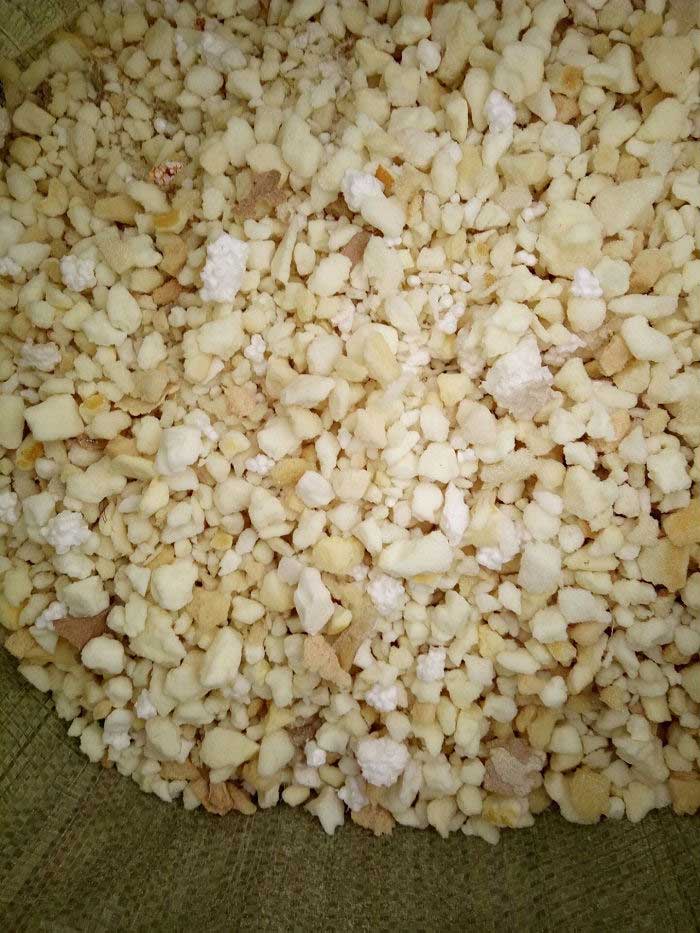

復合輕集料是由破碎的廢舊聚氨酯顆粒與無機膠凝材料復合而成(單組份)，在施工現場加水混合攪拌即可。

折疊A型干拌復合輕集料

A型干拌復合輕集料混凝土用于屋面找坡層或抗壓強度要求≤1.0MPa的樓面，干密度≤600㎏/m3，抗壓強度≥1.5MPa,導熱系數≤0.1W/(m.K);

折疊B型干拌復合輕集料

B型干拌復合輕集料混凝土用于樓面或屋面墊層，干密度≤850㎏/m3，抗壓強度≥3.0MPa,導熱系數≤0.25W/(m.K)。

產品

預拌墊層粉料是由水泥，粉煤灰和外加劑經工廠制成的均勻干拌粉料;復合輕集料是由破碎的廢聚氨酯顆粒與無機膠凝材料和預拌粉料經大型設備均勻攪拌復合而成的---干拌復合輕集料墊層(簡稱"復合輕集料墊層")[1]

08BJ1-1《工程做法》等圖集中各樓面墊層中陶粒混凝土密度按1800kg/m3計算的，樓面墊層換用復合輕集料墊層后，密度≤850kg/m3,各樓面做法的靜荷載已作修改。詳見12BJ1-1《工程做法》[1]

產品相比

輕集料與普通集料相比，其性能有很大不同。衡量輕集料質量的主要性能指標是松散容重、筒壓強度和吸水率等。影響輕集料性能的主要因素是材料品種、生產工藝或形成條件、孔隙結構、顆粒形狀和級配等。一般說來，輕粗集料的松散容重為200~1200公斤/米3,僅為普通粗集料的1/4~2/3,但強度較低，吸水率也較大,價格較高。研制廉價的、輕質高強的人造輕集料是發(fā)展輕集料的主要方向。

產品特點

復合輕集料墊層具有質輕、施工性能好、定量包裝無需現場稱量、配制工藝簡單等突出優(yōu)點。屋面可以承重，可以按使用要求鋪設排水坡度，大大方便設計和施工。[1]

輕集料的分類和性質

1、輕集料的分類

1)按輕集料粒徑分類

(1)輕粗集料 粒徑不小于5mm，較大松堆密度小于1000Kg/㎡者; (2)輕細集料 粒徑小于5mm，較大松堆密度小于1200Kg/㎡者。

按輕集料的來源分類

(1)天然輕集料天然形成的多孔巖石，經加工而成的輕集料。如浮石、火山及輕砂。

(2) 人造輕集料以地方材料為原料，經加工而成的輕集料。如頁巖陶粒、自然矸石、膨脹礦渣珠、煤渣及其輕砂。

(3) 工業(yè)廢料輕集料以工業(yè)廢料為原料，經加工而成的輕集料。如粉煤灰陶粒和磨細成球的頁巖陶粒。

3)按輕集料的粒徑分類

(1)圓球型

(2)普通型

(3)碎石型

2、輕集料的性質

(1)顆粒級配 各種輕集料級配要求符合相應規(guī)范。自然級配空隙率不大于50%。

(2)堆積密度 對圓球型和普通型的輕集料不應大于0.10;碎石應滿足相應規(guī)范要求。

(3)同壓強度和強度標號 應按照《輕骨料試驗方法》(GB2842-84)規(guī)定執(zhí)行。
