當(dāng)前位置：
國(guó)家標(biāo)準(zhǔn)《混凝土質(zhì)量控制標(biāo)準(zhǔn)》指出：澆筑后的混凝土是混凝土施工中的一個(gè)重要環(huán)節(jié)，養(yǎng)護(hù)的好壞直接影響到混凝土的強(qiáng)度與質(zhì)量。因此，施工（生產(chǎn)）單位在施工（生產(chǎn)）前，應(yīng)對(duì)其施工（生產(chǎn)）對(duì)象，根據(jù)所采用的原材料以及混凝土性能要求，提出切實(shí)可行而又能保證混凝土強(qiáng)度與質(zhì)量的養(yǎng)護(hù)方案，并將其列為質(zhì)量管理制度的內(nèi)容，并應(yīng)隨時(shí)檢查其執(zhí)行情況。
起始養(yǎng)護(hù)時(shí)間對(duì)控制早期收縮的重要性
2、對(duì)大量摻用減水劑的現(xiàn)代商品混凝土，經(jīng)相關(guān)試驗(yàn)證明，初凝后8小時(shí)內(nèi)的收縮急劇增加，而在實(shí)際工程中很大量、大體積的樓板裂縫也主要出現(xiàn)在混凝土初凝后幾小時(shí)以內(nèi)。因此，掌握好起始養(yǎng)護(hù)時(shí)間是控制商品混凝土早期收縮裂縫的關(guān)鍵。如果繼續(xù)按照澆筑后等12小時(shí)再進(jìn)行灑水養(yǎng)護(hù)，就失去了控制早期收縮裂縫的產(chǎn)生很佳時(shí)間，從早期收縮裂縫控制來(lái)講，將失去了任何的作用。但目前大部分的施工單位仍然習(xí)慣于傳統(tǒng)的施工養(yǎng)護(hù)經(jīng)驗(yàn)，沒能根據(jù)現(xiàn)在商品混凝土的特點(diǎn)，即在混凝土剛初凝時(shí)（表面失水前），就采取合理養(yǎng)護(hù)措施，有效降低收縮，減少開裂。
商品混凝土需要及時(shí)而充分的濕養(yǎng)護(hù)
1、所謂及時(shí)養(yǎng)護(hù)主要是：在混凝土的表面沒有失水前，就進(jìn)行養(yǎng)護(hù)。
在實(shí)際操作過(guò)程中，要掌握及時(shí)養(yǎng)護(hù)有一定的困難，往往需要根據(jù)混凝土拌合物性能、氣候等情況來(lái)確定（一般在混凝土剛初凝時(shí)，就要進(jìn)行濕養(yǎng)護(hù)），如果在養(yǎng)護(hù)時(shí)表面已出現(xiàn)失水現(xiàn)象，則需要在養(yǎng)護(hù)前，就對(duì)表面因失水造成的缺陷先行進(jìn)行處理，再養(yǎng)護(hù)，以保證養(yǎng)護(hù)的效果。
2、所謂充分養(yǎng)護(hù)，主要是：要保證在整個(gè)規(guī)定的養(yǎng)護(hù)期間，混凝土都不能失水，不失水就是養(yǎng)護(hù)充分的；否則，失水就是養(yǎng)護(hù)不充分的。混凝土養(yǎng)護(hù)越充分，那么混凝土存在的缺陷就少；混凝土養(yǎng)護(hù)不充分，那么混凝土存在的缺陷就多。但目前大部分的施工單位對(duì)混凝土的養(yǎng)護(hù)都是在澆筑后第二天開始灑水，每天2—5次，這樣，養(yǎng)護(hù)既不及時(shí)也不充分，造成裂縫就很多。
濕養(yǎng)護(hù)7天期間內(nèi)，各階段對(duì)養(yǎng)護(hù)的影響
1、根據(jù)試驗(yàn)數(shù)據(jù)和生產(chǎn)經(jīng)驗(yàn)總結(jié)，商品混凝土的7d強(qiáng)度大概是28d強(qiáng)度的（65%～85%） ，因此規(guī)范要求濕養(yǎng)護(hù)7天是合理的，很好能保持7天都不失水。
根據(jù)我們的生產(chǎn)經(jīng)驗(yàn)，在這7天中，時(shí)間越靠前，混凝土越容易失水，越容易形成缺陷，防止失水也越重要。
2、3d強(qiáng)度大概是28d強(qiáng)度的45%～60%，所以前3天防止失水尤為關(guān)鍵。前3天如果不失水，那么之后繼續(xù)澆水保濕至7天，從工程實(shí)際來(lái)看，效果都不錯(cuò)。
3、第一天是非常關(guān)鍵，如果第一天失水過(guò)多，所造成的缺陷可能以后都很難彌補(bǔ)。
4、我們發(fā)現(xiàn)有的工地，第一天不注意保養(yǎng)，第二天才開始蓄水養(yǎng)護(hù)，養(yǎng)護(hù)結(jié)束以后，板面還是有很多的裂縫，分析其原因：
是因?yàn)榈谝惶煲呀?jīng)有了裂縫的產(chǎn)生，這說(shuō)明第一天的不養(yǎng)護(hù)導(dǎo)致比較粗大的毛細(xì)孔已經(jīng)形成，很難愈合。
所以，濕養(yǎng)護(hù)7天，關(guān)鍵在于前3天，很關(guān)鍵的是第1天。因此，我們不管用什么方式保養(yǎng)，都要保證第1天不出現(xiàn)失水的現(xiàn)象。
混凝土二次抹壓的重要性
1、一次抹平
混凝土澆筑振搗密實(shí)后，為了保證表面的平整度，必須馬上用木抹子將表面抹平，稱為“一次抹平”。
2、二次抹壓
一次抹平后，如果不立即進(jìn)行混凝土的養(yǎng)護(hù)措施，那么到混凝土初凝前，必須至少再抹一次，這次不只是抹平，還要“壓”，將混凝土表面抹壓密實(shí)（將混凝土內(nèi)部的泌水通道、毛細(xì)管道，進(jìn)行抹壓、消除掉），稱為“二次抹壓”。
二次抹壓的主要作用有3點(diǎn)：
1）消除混凝土的表面缺陷、混凝土內(nèi)部的泌水通道（即毛細(xì)管道）及早期的塑性裂縫。
2）提高混凝土表層的密實(shí)度。
3）表層密實(shí)度提高后，減緩了混凝土內(nèi)部水分遷移、蒸發(fā)的速度，提高了混凝土的抗裂能力。
3、從一次抹平到二次抹壓，是混凝土逐漸初凝的過(guò)程。
4、裂縫的形成。在較長(zhǎng)的一段時(shí)間，只要環(huán)境相對(duì)濕度低于100%，混凝土表面就會(huì)失水，內(nèi)部形成缺陷-毛細(xì)管道。這些缺陷不消除，在混凝土表面繼續(xù)失水的情況下，孔道就會(huì)進(jìn)一步加深，裂縫進(jìn)一步擴(kuò)展，出現(xiàn)開裂，嚴(yán)重者會(huì)造成貫穿性裂縫，導(dǎo)致樓層漏水。
5、我們發(fā)現(xiàn)，在濕養(yǎng)護(hù)不夠及時(shí)、不夠充分的情況下（例如傳統(tǒng)濕養(yǎng)護(hù)），只有一次抹平而沒有二次抹壓，混凝土的開裂將很嚴(yán)重。
實(shí)施二次抹壓后，開裂程度大大減輕。因此，除非實(shí)施即時(shí)養(yǎng)護(hù)，使混凝土表面不能生成失水缺陷，否則二次抹壓工藝是必須的。
6、傳統(tǒng)的抹刀手工抹壓。
在二次抹壓工藝中，現(xiàn)在往往習(xí)慣于抹刀手工抹壓，不僅效率低，力度也不夠，當(dāng)缺陷由表及里發(fā)展較深時(shí)，將很難消除。
7、圓盤式抹光機(jī)。
二次抹壓很好采用圓盤式抹光機(jī)，消除表面缺陷（及混凝土內(nèi)部的泌水通道）與密實(shí)表層的作用比抹刀好，效率也高。
8、二次抹壓后，必須立即對(duì)混凝土進(jìn)行充分的濕養(yǎng)護(hù)，以避免混凝土再次失水。只有這樣，才能保證混凝土早期水化良好，提高硬化混凝土的質(zhì)量，為混凝土耐久性的提高打下早期質(zhì)量基礎(chǔ)。
做了二次抹面不一定沒裂縫
現(xiàn)在人工抹面已經(jīng)跟不上澆筑和凝結(jié)的速度了。機(jī)械抹的話早磨浮漿太多；等抹機(jī)可以上去，如果暴曬大風(fēng)的話，面層就已經(jīng)出現(xiàn)失水通道了。
二次抹面后再蓋膜的話第一是水份不夠薄膜貼附，第二是腳印難以修復(fù)。振實(shí)拖平后覆蓋薄膜，經(jīng)過(guò)無(wú)數(shù)工地的測(cè)試及后期的連續(xù)泡水，看到?jīng)]有滲透。不能夠等初凝后再覆蓋。
二次抹面總會(huì)出現(xiàn)在初凝后。初凝前人工抹面，初凝時(shí)也會(huì)出現(xiàn)沉陷的。不二次抹面，振實(shí)后拖平覆蓋薄膜就算初凝時(shí)有沉陷也會(huì)少很多，有也只是收縮沉陷，并不會(huì)裂下去，也不至于滲水。
澆筑時(shí)插立式震搗，再隔開點(diǎn)時(shí)間再平板式，再整平尺再同時(shí)覆蓋薄膜，三步一起可以免去二次抹面，沒有問(wèn)題。
初凝后的水份不足薄膜吸附，覆蓋后也容易被風(fēng)飛起，早掀或覆蓋時(shí)間不足早飛起一樣會(huì)裂。
按規(guī)范要求覆蓋薄膜養(yǎng)護(hù)，不蓋裂了大都是早期養(yǎng)護(hù)不足水份流失過(guò)快造成。
在初凝至終凝過(guò)程中，少失水少開裂。
混凝土從攪拌完成到施工澆筑完成（或初凝前）為塑性階段?；炷翝沧⒑螅谒苄噪A段砂石骨料下沉，水向上遷移（泌水）。因鋼筋、石的阻礙可導(dǎo)至出現(xiàn)塑性裂縫。塑性裂縫可以通過(guò)二次振搗、二次抹壓收面修復(fù)。
有砼行提出板面混凝土滯后振搗方式減少板面開裂，即將梁振搗密實(shí)，板面混凝土在人工找平后滯方，讓混凝土自然沉降，并泌出部分水份，待混凝土坍落度在10左右時(shí)再拖平板振動(dòng)器振搗（同時(shí)在梁部上面加強(qiáng)振搗）。這樣混凝土勻質(zhì)性會(huì)更好，振搗完成后及時(shí)收面并灑水養(yǎng)護(hù)或覆膜養(yǎng)護(hù)。不讓板面失水，可以極大減少板面開裂。
注：混凝土澆注前模板應(yīng)保持濕潤(rùn)狀態(tài)。
控制好混凝土塑性階段澆注、振搗、收面壓實(shí)，減少混凝土塑性沉降產(chǎn)生的缺陷及裂縫?；炷吝M(jìn)入第二階段，混凝土初凝到終凝階段。
混凝土初凝到終凝時(shí)間基本上在45分鐘左右。水泥開始水化形成CSH凝膠形成強(qiáng)度，由于早期強(qiáng)度低，抗拉強(qiáng)度更低。保證混凝土收縮值越小越好（混凝土抗拉強(qiáng)度只有抗壓強(qiáng)度1/6~1/10）。這時(shí)混凝土收縮主要體現(xiàn)在混凝土內(nèi)部毛細(xì)孔孔徑的收縮。由于毛細(xì)孔失水，毛細(xì)孔內(nèi)部水由平液面變成凹液，從而形成內(nèi)部張力，拉功毛細(xì)孔孔徑變小，大量毛細(xì)孔孔徑變小，使得混凝土整體產(chǎn)生收縮應(yīng)力。當(dāng)收縮應(yīng)力大于混凝土自身抗拉強(qiáng)度時(shí)，混凝土變會(huì)產(chǎn)生裂縫以釋放收縮應(yīng)力以達(dá)到自身平衡。
現(xiàn)在機(jī)械化施工水平高，一個(gè)板面混凝土1~2小時(shí)澆注完，而板面混凝土硬化面積大，初凝至終凝階段控制毛細(xì)孔內(nèi)水分蒸發(fā)遷移是控制板面混凝土重要手段，沒有其他。所謂的高性能混凝土控制不好一樣裂。這個(gè)階段保水保濕是很很關(guān)鍵。
商品混凝土（預(yù)拌混凝土）不僅僅是混凝土配合比設(shè)計(jì)，是過(guò)程管理，省力別省功。在地球上，永遠(yuǎn)遵守能量守恒定律。
在初凝至終凝過(guò)程中，少失水，少開裂。

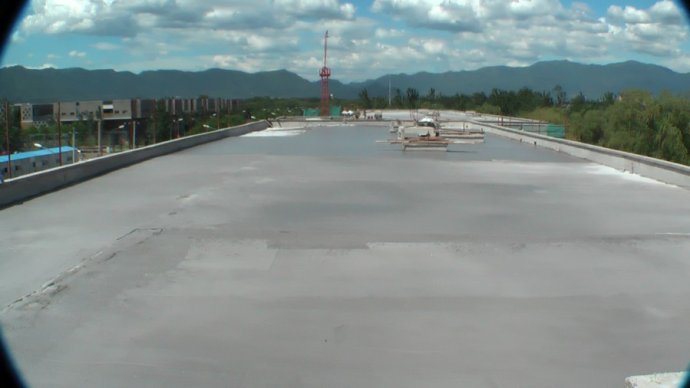

大面積板面的養(yǎng)護(hù)
材料及大自然的力量設(shè)計(jì)時(shí)難以估測(cè)，設(shè)計(jì)的配筋大多只考慮荷載。素砼類似路面砼，澆筑至壓光終凝溫升幾個(gè)小時(shí)養(yǎng)護(hù)好上百米長(zhǎng)度也是可以不裂的。在溫峰高點(diǎn)或外環(huán)境溫度降低時(shí)這個(gè)平衡就會(huì)被打破，所以要設(shè)計(jì)縮縫切給它按縫裂。
鋼筋砼在于滿足荷載需求外要結(jié)合工程部位面積及所處位置是否是露天室外構(gòu)件再配置構(gòu)造鋼筋增加平衡度。
對(duì)于頂板它大多都是被覆蓋著的，應(yīng)該不能屬于室外構(gòu)件，但在施工過(guò)程經(jīng)歷的時(shí)間段比較長(zhǎng)，有的歷經(jīng)兩個(gè)春秋。
對(duì)于砼的養(yǎng)護(hù)，個(gè)人認(rèn)為頂板及負(fù)樓層板厚度比較厚，砼的養(yǎng)護(hù)程度不足，會(huì)存在比較多的膠材參與中后期的水化，并且是各自不同步的水化產(chǎn)生收縮。
產(chǎn)生不同的收縮，凹型口上是收縮應(yīng)力集中點(diǎn)，容易產(chǎn)生放射狀裂縫。建議大面積板面使用覆蓋薄膜養(yǎng)護(hù)，并且連續(xù)噴水保持薄膜不要飛起，按規(guī)范要求養(yǎng)護(hù)14天，減少中后期裝修水雨水等造成的水化收縮。并且盡早做防水層及覆蓋上部材料，讓其盡早進(jìn)入恒溫，減少溫度就是體積的整體平面收縮。
接觸過(guò)的中型小區(qū)，完成了主體工程并進(jìn)入了裝修階段。整個(gè)小區(qū)全面覆蓋薄膜，標(biāo)準(zhǔn)層板裂縫量極少，只有極少處漏蓋的廁所位有滲水。頂板施工車道口有部份施工時(shí)上重車壓裂，外側(cè)墻沒有覆蓋薄膜有部份裂縫。整個(gè)小區(qū)的裂縫修補(bǔ)費(fèi)用減少70%就是得幾十萬(wàn)的事情，還有減少了業(yè)主的維權(quán)投訴是筆無(wú)形的口碑帳。
