春季混凝土質量問題頻發(fā)如何防治？看完受益無窮！

一年之計在于春，同樣，混凝土企業(yè)也在春季開始籌謀新一年度的發(fā)展。但令很多企業(yè)頭疼的是，冬春交際是混凝土質量問題是頻發(fā)的季節(jié)，強度不足、裂縫、表面缺陷困擾著企業(yè)的技術人員。為何混凝土在這個季節(jié)會產生眾多這些問題的出現？這是個值得思考的問題。下面是專家和相關技術人員針對冬去春來之際混凝土質量問題頻發(fā)現象展開的討論。

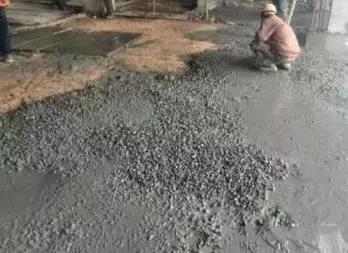

春季混凝土質量問題頻發(fā)如何防治？

 1

在這春冬季節(jié)交替之際，晝夜溫差、風速變化大，混凝土在生產、運輸、澆筑、養(yǎng)護等環(huán)節(jié)易受影響，稍有不慎就會產生混凝土強度不足、裂縫、表面缺陷等現象，本人在此小抒拙見，與同行共同探討春冬交替之際混凝土產生強度不足、裂縫、表面缺陷的原因以及防范措施。

1 混凝土強度不足

1.1 主要原因

（1）氣溫剛回升，容易忽略寒潮情況，盲目降低混凝土配合比的水泥用量或膠凝材料用量。

（2）春冬季節(jié)交替，未對外加劑中的保坍劑組分做及時的調整，氣溫回升后保坍性變差，混凝土拌合物在運輸途中坍落度損失偏大，到達施工現場后流動性不滿足施工要求，施工時再加水調整拌合物流動性，導致入模的混凝土拌合物水膠比增大，從而降低了混凝土的強度。

（3）因春冬季溫差變化大，早晚不同溫度段混凝土配合比外加劑摻量不同，早上溫度較低外加劑摻量較低，中午溫度上升，在生產控制過程中若未及時調整外加劑摻量，當混凝土拌合物達到要求的流動性時，拌合用水超量，從而增大了混凝土配合比水膠比，進而降低了混凝土強度。

（4）混凝土澆筑后未及時養(yǎng)護，造成早期混凝土失水，影響強度的正常發(fā)展。

1.2 預防措施

（1）不盲目降低混凝土配合比水泥用量和膠凝材料用量。

（2）要求外加劑廠針對氣溫情況及時調整外加劑的保坍性能，使外加劑保坍性能滿足混凝土運輸和施工的要求。

（3）在混凝土質量控制過程中，及時調整外加劑摻量，嚴格控制水膠比在設計要求范圍內。

（4）及時對已澆筑的混凝土進行養(yǎng)護和保護，保證混凝土強度的正常發(fā)展。

2 混凝土裂縫現象

2.1主要原因

（1）春冬交替，風多、風速波動大，混凝土表面失水較快，在施工過程中易忽略對混凝土進行及時的保濕養(yǎng)護，從而導致干縮裂縫的出現。

（2）晝夜溫差大，未及時對已澆筑的混凝土進行覆蓋保溫養(yǎng)護，從而導致溫差裂縫的形成。

（3）混凝土配合比中水泥用量需合理控制，若配合比中水泥用量過高，水化熱過高，易導致裂縫的形成。

（4）對外加劑的保坍性未及時調整，導致混凝土拌合物在運輸途中坍損過大，到現場后再加水調整拌合物流動性，改變了混凝土的水膠比，導致混凝土抗裂性降低，進而增大了混凝土開裂的幾率。

（5）在施工過程中，由于風速和空氣溫度、濕度的變化，使混凝土表面水份蒸發(fā)過快，影響收面工作，工人為了收面方便，向混凝土表面澆生水收面，增大了混凝土表面的水膠比，降低了混凝土表面抗裂性，以致誘發(fā)混凝土表面裂縫的形成。

（6）在施工過程中鋼筋被踩踏、錯位，導致混凝土鋼筋保護層受影響。

（7）收面工作不及時，抹面工序未到位。

（8）混凝土澆筑后過早上荷載，構件堆放、搬運、安裝時其支承點、吊點位置不當，或受到碰撞，或構件反放造成混凝土裂縫出現。

2.2 預防措施

（1）及時對已澆筑的混凝土進行覆蓋保濕、保溫養(yǎng)護。

（2）對已澆筑的混凝土及時進行振搗、收面、養(yǎng)護等工序。

（3）合理調整混凝土配合比，防止因水泥用量過高水化熱高，誘發(fā)裂縫。

（4）嚴禁在收面和調整混凝土流動性時加生水。

（5）嚴禁過早上荷載，對拆除的模板、構件進行及時清運。

3 混凝土表面缺陷

3.1 主要原因

（1）春季氣溫回升，部分外加劑廠調節(jié)外加劑保坍性時利用緩凝方式，導致混凝土凝結時間偏長，加之施工趕工期，過早拆模、踩踏、上荷載，以致混凝土墻體、板面產生缺陷。

（2）澆筑混凝土前，模板未清理干凈以及未被充分濕潤。

（3）由于春季雨水較多，在澆筑混凝土過程中未及時采取有效的防范措施，導致混凝土表面被雨水沖淋，產生返砂、起灰現象。

3.2 預防措施

首先，要求外加劑廠利用合理方式調節(jié)外加保坍性能。其次，在施工中及時對模板表面進行清理和涂刷脫模劑，采取有效措施防止雨水沖淋混凝土。

總之，有效預防混凝土產生強度不足、裂縫、表面缺陷等現象，就要求我們在生產控制時嚴格把關材料的質量，在過程控制中，及時對混凝土配比和性能進行調整監(jiān)控，在混凝土澆筑時的各個工序嚴格到位，及時對混凝土進行保護和養(yǎng)護，才能有效的防止或避免混凝土缺陷的產生。

 2

根據以往混凝土生產和質量控制的經驗，在中國北方地區(qū)，冬春交際這個季節(jié)多風、風大、空氣干燥、濕度小、晝夜溫差大，這時混凝土施工最容易產生收縮裂縫。

1 施工方面

施工方面主要有如下控制措施：

（1）混凝土在滿足施工要求的前提下，應盡可能要求小坍落度施工，大坍落度混凝土容易施工但更容易產生裂縫；

（2）在空曠的施工現場或在平面結構混凝土施工時，若風力較大，必要時要加設擋風設施，宜邊澆注成型邊用塑料薄膜覆蓋保濕，也可噴灑養(yǎng)護液，做好混凝土的養(yǎng)護工作，防止產生早期裂縫等質量問題；

（3）澆筑后的混凝土應立即收面，初凝、終凝前要分別進行收面工序，并適當增加收面次數，終凝前做好二次抹面，可消除已經出現的塑性收縮裂縫，提高密實度；

（4）混凝土采用澆水和保濕養(yǎng)護時，應安排專人澆水，澆水次數應能保持塑料布內有凝結水，養(yǎng)護時間不得少于7d；對有摻用緩凝型外加劑或有抗?jié)B要求的混凝土，保濕養(yǎng)護不得少于14d；對于豎向混凝土結構，養(yǎng)護時間宜適當延長；

（5）對于大體積混凝土，養(yǎng)護過程應進行溫度控制，混凝土內部和表面的溫差不宜超過25℃，表面與外界溫差不宜大于20℃；

（6）對于梁板混凝土澆筑結束后切忌上力過早，吊裝材料要輕放且分散堆存，拆模不宜過早，拆模過程中不要對剛澆筑的部位產生太大震動，在拆邊墻板和吊放材料過程中若震動太大或堆放過于集中，易形成破壞性裂縫。

2 混凝土自身方面

若采用上述措施還有問題出現，則可從混凝土自身方面改進：

（1）嚴格控制骨料的含泥量，宜采用中砂進行生產；

（2）在滿足施工的條件下，適當降低砂率和水膠比；

（3）選用收縮率小的外加劑。

總之，即使攪拌站生產出再好的混凝土，如果養(yǎng)護不到位，一樣會出現很多裂縫，所以養(yǎng)護環(huán)節(jié)很重要，養(yǎng)護還能夠通過后期的養(yǎng)護彌補前期的不足，減少混凝土質量問題的發(fā)生。

 3

在冬去春來之際最容易出現的混凝土質量問題有：混凝土強度偏低、混凝土現澆板早期裂縫。下面就這兩個問題進行原因分析并制定糾正措施。

1 混凝土強度偏低的問題

1.1 原因分析

混凝土的冬期配合比富余系數偏小，冬期配合比的28d標養(yǎng)強度應比常溫配合比的28d標養(yǎng)強度提高一個等級。因為混凝土在受凍后（包括負溫混凝土）都要降低部分強度。施工單位在冬期澆筑混凝土后大多數沒有采取養(yǎng)護措施（特別是剪力墻）。

有些單位在春季急于驗收基礎或主體，混凝土還沒有達到等效齡期，就進行驗收，導致混凝土強度偏低?；炷两Y構工程驗收規(guī)范所規(guī)定的等效齡期不宜大于60d是不合理的。因為在冬期施工時，低于0℃的天數不計入齡期，那在東三省的不計入天數就大于30d以上。因此，在驗收混凝土強度時必須達到600℃·d。

1.2 糾正措施

冬期配合比的強度富余系數應比常溫配合比的強度富余系數提高一個強度等級。

在冬期澆筑的混凝土必須進行養(yǎng)護：柱子可采用塑料薄膜纏裹法；剪力墻可采用雙面膠粘貼塑料薄膜法，要注意上下貼嚴密，每幅薄膜間用膠帶連接封嚴，直到裝飾墻面時再揭起。有些工地反映刷養(yǎng)護液到后期不能風化，對抹灰面的粘結不利。對現澆梁板可采用延期拆除底模和板的表面苫蓋塑料薄膜的方法。

有關部門驗收基礎或主體時，必須達到600℃·d的等效齡期方可進行，否則，在冬期澆筑的混凝土的強度有可能達不到設計強度。

2 混凝土現澆板早期裂縫問題

2.1 原因分析

原材料因素：砂子粒徑偏細，含泥量較大（含泥量大于4%），以及沒有使用聚羧酸泵送劑，沒有采用苫蓋塑料薄膜法對板面進行養(yǎng)護，而是采用了二次抹壓法。

2.2 糾正措施

選用中砂，含泥量控制在4%以內；也可選用50%的機制砂代替黃砂，效果也較好。選用聚羧酸泵送劑生產混凝土，因為在混凝土外加劑中，聚羧酸泵送劑的收縮率是最小的。

在春季干旱少雨，風多且風速快，空氣濕度很小，因此，在春季澆筑現澆板時必須采用塑料薄膜法養(yǎng)護板面。在混凝土澆筑一段且振搗完畢后，應隨即搓平板面，接著苫蓋塑料薄膜，在每一幅薄膜的開頭和收尾及每隔1m應用木搓板輕壓薄膜使其與混凝土表面粘結牢靠，以免被大風刮起。當需要放線時，可把放線礙事的部位用裁紙刀割開揭起，但不要全部揭起。在春季養(yǎng)護時應設專人負責，每隔4小時檢查薄膜覆蓋情況，當發(fā)現有被風刮起的薄膜時，要及時灑水并重新覆蓋薄膜，在被刮起的薄膜周圍用砂壓住。

 4

春季大風，氣溫驟升驟降而且反復是造成預拌混凝土拌制、運輸、泵送、澆筑、養(yǎng)護各個環(huán)節(jié)質量異常波動的原因。

大風會使得新澆筑的混凝土快速丟失水份，從而在未硬化前產生失水裂縫。

氣溫驟升，使得減水劑的凝結時間無法及時調整，導致混凝土坍落度損失增加，繼而出現泵送困難甚至堵管，更嚴重的會導致澆筑時難以振搗，使得結構強度、密實度和外觀難以保證。

氣溫短時間內變化幅度大，會引起砂石、水泥的溫度增高，這不僅會影響混凝土出場時的質量穩(wěn)定，而且會引起坍損增加，從而影響后期泵送、澆筑質量。

當前已有很多混凝土技術、施工人員發(fā)覺，春季混凝土會出現硬化異常、泵送困難、澆筑前后裂縫增加的現象。為減少這些問題的發(fā)生，需要混凝土公司材料管理人員、質管部、技術部及施工單位共同配合，切實減少砂石、水泥溫度的突然變化，配合比設計時留有充足的流動性變化區(qū)間，澆筑時采取措施減少大風對未硬化前混凝土的不利影響，如使用擋風設備，縮短澆筑時間，及時覆蓋、養(yǎng)護，延長養(yǎng)護時間，剪力墻等容易遭受大風侵襲的部位應更晚些時間拆除模板。

 5

冬春交際是混凝土質量問題頻發(fā)的時期，混凝土拌合物勻質性能下降，進而影響了混凝土力學性能及耐久性能。結合我公司各類外加劑多年的應用經驗，分析產生的原因主要有如下幾個方面：

1 原材料

（1）膠凝材料、砂、石等原材料的影響。近年來上述原材料質量日益劣化，與外加劑的相容性變差，在一些地區(qū)即使氣溫較低時，生產的混凝土的工作性損失仍較大，不得不提高外加劑的用量來抑制，但這會加大混凝土拌合物質量的離散性，勻質性波動變大。

（2）外加劑的影響。當前，聚羧酸減水劑在我國預拌混凝土生產中的應用比例逐年上升。大量的實踐證明，聚羧酸減水劑對水泥組分變化比傳統(tǒng)萘系、脂肪族等高效減水劑敏感，可以通過化學鍵插層到粘土的層狀結構中而被吸附損耗從而導致其分散性能下降，環(huán)境及其它原料的溫度、品質等對其吸附分散性能也存在較大影響。此外，由于聚羧酸減水劑的分散性能較傳統(tǒng)萘系減水劑有了大幅提高，這也在一定程度上影響了混凝土質量的勻質性。而當前市場上聚醚大單體等主要原料品種單一，當遇到上述問題時，很難從根本上解決。

2 客觀條件

春節(jié)前后特別是節(jié)后一段時期，混凝土工程量較平時大幅萎縮，水泥庫存周期變長，這對水泥與外加劑的適應性造成了一些影響。此外，這一時期的全國大部分地區(qū)氣溫變動大且較為頻繁，由于聚羧酸減水劑的吸附分散作用受溫度影響較大，混凝土拌合物易離析泌水，勻質性變差且產生表面缺陷等質量問題。

3 膠凝材料用量

當前，由于競爭日趨激烈及比傳統(tǒng)萘系、脂肪族等高效減水劑具有更高減水率的聚羧酸減水劑的大規(guī)模應用，各等級混凝土的膠凝材料用量不斷下降，由此導致混凝土拌合物的工作性能下降，勻質性變差。

4 施工養(yǎng)護

在一些地區(qū)，混凝土運送到工地后，為了更加方便地進行泵送施工，二次加水現象比較普遍，這在很大程度上改變了混凝土拌合物的勻質性。此外，一些施工單位在混凝土施工完成后疏于養(yǎng)護，而春節(jié)前后這段時期氣溫波動大，如果養(yǎng)護措施不當，易導致混凝土出現裂縫等質量問題。

針對上述情況并結合實踐經驗分析，應采取如下應對措施進行預防：

（1）加強原材料進場檢測。要重點關注水泥與外加劑相容性的變化情況，盡可能選用質量穩(wěn)定性較好的原材料；

（2）膠凝材料用量不宜過低，外加劑（特別是聚羧酸減水劑）摻量不宜過高。當外加劑與其它材料的相容性受溫度等客觀條件影響較大時要及時調整其用量；

（3）在施工環(huán)節(jié)嚴格管理，杜絕現場二次加水等現象，并及時按規(guī)范養(yǎng)護。

 6

預拌混凝土在春季出現的各種質量問題較多，尤其是出現的各種裂縫相對較多；春季的氣候變化頻繁，尤其是在黃河流域的北方地區(qū)，氣溫會忽高忽低，有時還伴隨著大風天氣等等；在春季時，混凝土像人一樣也要隨時“更換衣服”，及時調整配合比、注意養(yǎng)護方式，以適應氣候的變化，否則也會得“病”出現質量問題。

包頭地區(qū)春季時氣溫特點是季風頻率高，強度大，氣溫日較差大（達13.9℃）、干燥少、相對濕度小（只有50%左右），因此，內蒙古地區(qū)是預拌混凝土各種裂縫和質量問題出現的多發(fā)地區(qū)，春季是多發(fā)時間。筆者認為對預拌混凝土的養(yǎng)護工作要特別關注，加強混凝土的養(yǎng)護是關鍵，由于混凝土的養(yǎng)護不及時、不到位，出現的混凝土質量問題占多數，對混凝土的養(yǎng)護工作應引起足夠的重視。

混凝土養(yǎng)護工作的保溫、保濕、保養(yǎng)護齡期，這三要素缺一不可，必須及時、到位，尤其是早期養(yǎng)護工作更應加強?；炷恋脑缙谒菩鲁錾膵雰阂粯?，免疫力較差，更應倍加呵護，加強混凝土的養(yǎng)護，這也是現代混凝土技術的基本要求。
